Di era modern ini, eksplorasi dan pemanfaatan wilayah perairan semakin meningkat secara signifikan. Mulai dari pembangunan infrastruktur maritim, instalasi kabel serat optik bawah laut, eksplorasi minyak dan gas lepas pantai, hingga pencarian artefak bersejarah dan operasi penyelamatan (SAR). Namun, lingkungan bawah air menyimpan berbagai misteri dan potensi bahaya yang tidak kasat mata dari permukaan. Untuk mengatasi tantangan visual di kedalaman laut yang gelap dan keruh, teknologi akustik menjadi solusi yang paling dapat diandalkan. Salah satu teknologi terdepan dan paling krusial dalam pemetaan bawah air saat ini adalah Side Scan Sonar (SSS).

Menggunakan peralatan berteknologi tinggi ini tidaklah mudah dan membutuhkan keahlian khusus. Oleh karena itu, jasa survey Side Scan Sonar hadir sebagai solusi komprehensif bagi perusahaan maupun institusi yang membutuhkan data permukaan dasar laut yang akurat, beresolusi tinggi, dan dapat diandalkan. Artikel ini akan membahas secara mendalam mengenai apa itu teknologi Side Scan Sonar, bagaimana cara kerjanya, aplikasinya di berbagai industri, serta mengapa Anda sangat membutuhkan jasa profesional untuk melaksanakaya.

Apa Itu Teknologi Side Scan Sonar dan Bagaimana Cara Kerjanya?

Side Scan Sonar (SSS) adalah sebuah sistem perangkat sonar yang digunakan untuk secara efisien menciptakan gambar atau citra dari area dasar laut (seafloor) yang luas. Berbeda dengan Echosounder tradisional yang hanya menembakkan gelombang suara lurus ke bawah untuk mengukur kedalaman (batimetri), Side Scan Sonar memancarkan gelombang suara (pulsa akustik) berbentuk kipas (fan-shaped) ke arah samping kiri dan kanan dari lintasan pergerakan alat ukur.

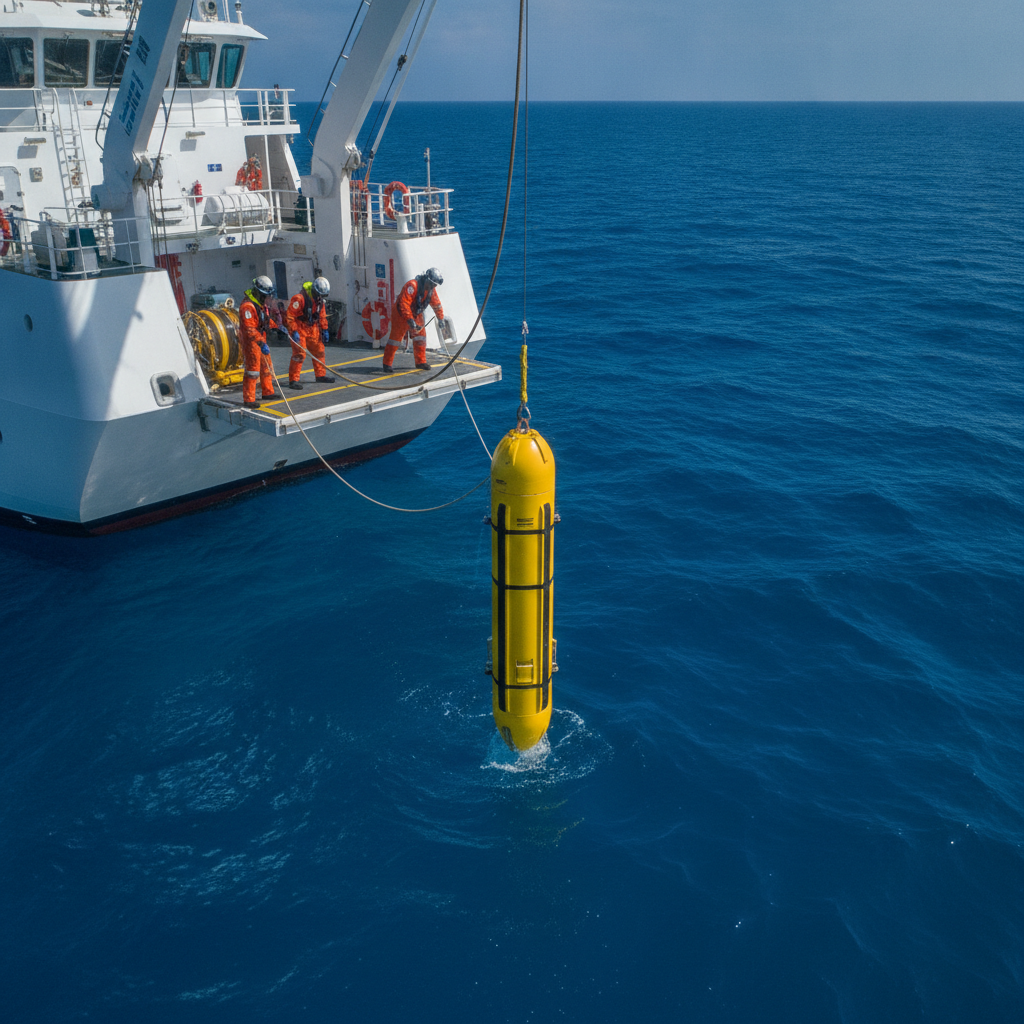

Perangkat utama dari sistem ini biasanya disebut sebagai towfish atau ikan tarik, yang ditarik di belakang kapal survey menggunakan kabel khusus (tow cable), atau dipasang langsung pada badan kapal maupun kendaraan bawah air tanpa awak seperti ROV (Remotely Operated Vehicle) dan AUV (Autonomous Underwater Vehicle). Cara kerja dari teknologi ini didasarkan pada prinsip pantulan balik akustik yang sering disebut dengan istilah backscatter.

Ketika towfish bergerak di dalam air, transduser yang berada di kedua sisinya memancarkan pulsa suara dengan frekuensi tertentu (biasanya antara 100 kHz hingga 900 kHz atau lebih). Gelombang suara ini akan merambat melalui air dan mengenai dasar laut beserta objek-objek yang ada di atasnya. Saat gelombang suara tersebut menabrak suatu material, sebagian energi suara akan dipantulkan kembali ke transduser penerima pada towfish.

Kekuatan pantulan suara inilah yang kemudian diterjemahkan menjadi gambar. Objek yang keras seperti batuan karang, pipa logam, atau bangkai kapal akan memantulkan energi suara dengan kuat, sehingga pada layar monitor akan tampak sebagai warna yang terang (biasanya putih atau kuning terang, tergantung palet warna perangkat lunak). Sebaliknya, material yang lunak seperti lumpur atau pasir halus akan menyerap sebagian besar energi suara, sehingga menghasilkan pantulan yang lemah dan tampak gelap pada citra.

Selain itu, Side Scan Sonar juga mampu merekam bayangan akustik (acoustic shadow). Bayangan ini terbentuk di area belakang objek yang menonjol dari dasar laut, di mana gelombang suara terhalang untuk mencapainya. Analisis terhadap panjang dan bentuk bayangan akustik ini sangat penting karena memungkinkan para surveyor hidrografi untuk menghitung perkiraan tinggi atau dimensi tiga dimensi dari objek yang ditemukan tersebut.

Mengapa Membutuhkan Jasa Survey Side Scan Sonar Profesional?

Meskipun konsep kerja perangkat ini terdengar sederhana, pengoperasian dan interpretasi datanya membutuhkan tingkat keahlian yang sangat tinggi. Berikut adalah beberapa alasan mengapa menggunakan jasa survey Side Scan Sonar profesional adalah keputusan yang tepat untuk proyek Anda:

• Biaya Investasi Perangkat yang Tinggi: Peralatan Side Scan Sonar kelas industri berskala komersial (survey-grade) memiliki harga yang sangat mahal, bisa mencapai ratusan juta hingga miliaran rupiah. Belum lagi biaya untuk perangkat lunak akuisisi dan pemrosesan data, kabel, serta perangkat pendukung seperti sistem penentuan posisi (DGPS/RTK) dan sensor pergerakan kapal (Motion Reference Unit/MRU). Menggunakan jasa pihak ketiga menghilangkan beban biaya modal (Capital Expenditure) ini.
• Keahlian Pengoperasian: Menarik towfish di belakang kapal bukanlah hal yang sembarangan. Surveyor harus memperhitungkan kecepatan kapal, panjang kabel (layback), arus bawah laut, dan topografi dasar laut untuk menjaga towfish tetap berada pada ketinggian yang optimal di atas dasar laut (biasanya 10-20% dari jangkauan jangkauan sonar) tanpa menabrak rintangan atau menyentuh dasar.
• Pemrosesan dan Interpretasi Data yang Kompleks: Data mentah (raw data) yang dihasilkan oleh Side Scan Sonar tidak bisa langsung digunakan. Data tersebut harus melalui proses koreksi radiometrik, koreksi geometrik, *slant range correction*, penghapusan kolom air (water column removal), hingga penggabungan mosaik data. Ahli geofisika laut atau hidrografer bersertifikat diperlukan untuk menginterpretasi anomali pada gambar dan membedakan antara batuan biasa dengan puing-puing berbahaya atau infrastruktur kritis.
• Efisiensi Waktu dan Mitigasi Risiko: Jasa survey profesional telah memiliki Standar Operasional Prosedur (SOP) yang ketat dan berpengalaman menghadapi berbagai kondisi cuaca dan laut. Hal ini menjamin penyelesaian survey tepat waktu dan meminimalkan risiko kegagalan akuisisi data yang dapat menunda proyek besar Anda.

Aplikasi Utama Jasa Survey Side Scan Sonar di Berbagai Industri

Fleksibilitas dan kemampuan Side Scan Sonar dalam menghasilkan citra dasar laut yang mendetail membuatnya digunakan secara luas di berbagai sektor. Berikut adalah beberapa aplikasi utama dari pemanfaatan jasa survey ini:

1. Industri Minyak dan Gas Lepas Pantai (Offshore Oil & Gas)

Dalam industri migas, keandalan dan keselamatan adalah yang utama. Jasa survey Side Scan Sonar digunakan secara intensif untuk *Pre-lay survey* sebelum pipa bawah laut atau kabel umbilical digelar. Tujuaya adalah untuk mengidentifikasi bahaya (geohazard) seperti bongkahan batu besar, pockmarks (kawah gas), atau koral yang dapat merusak pipa. Selain itu, alat ini digunakan untuk inspeksi berkala (Post-lay survey) guna memastikan posisi pipa, mendeteksi bentangan pipa yang tidak ditopang oleh dasar laut (freespan), serta menemukan kebocoran atau kerusakan akibat jangkar kapal.

2. Konstruksi Infrastruktur Maritim dan Pengerukan

Sebelum membangun pelabuhan, dermaga, pemecah gelombang (breakwater), atau pilar jembatan laut, kontraktor memerlukan gambaran jelas mengenai kondisi dasar perairan. Side Scan Sonar membantu memetakan distribusi sedimen dan mencari rintangan bawah air. Pada operasi pengerukan (dredging), jasa survey ini digunakan untuk memantau area sebelum, selama, dan sesudah pengerukan (Pre, Progress, and Post Dredge Surveys) guna memastikan material dasar laut telah diangkat sesuai desain tanpa meninggalkan gundukan material yang membahayakaavigasi.

3. Perutean Kabel Bawah Laut (Submarine Cable Routing)

Kabel komunikasi serat optik dan kabel transmisi listrik bawah laut menghubungkan pulau-pulau dan benua. Untuk memastikan kabel dapat digelar dengan aman dan dikubur (trenched) dengan sempurna, rute yang dipilih harus bebas dari bangkai kapal, rintangan berbatu, dan area dengan topografi ekstrem. Survey SSS memberikan peta mosaik yang menjadi dasar penentuan jalur kabel yang paling aman dan ekonomis.

4. Pencarian dan Penyelamatan (Search and Rescue / SAR)

Dalam keadaan darurat maritim seperti pesawat jatuh ke laut, kapal tenggelam, atau korban tenggelam, waktu adalah hal yang sangat kritis. Side Scan Sonar beresolusi tinggi (frekuensi tinggi, misal 900 kHz atau 1200 kHz) mampu mendeteksi puing-puing pesawat (debris), kontur kapal tenggelam, bahkan tubuh manusia di dasar laut dengan tingkat akurasi yang menakjubkan, bahkan di perairan bersedimen pekat di mana penyelam atau kamera bawah air memiliki jarak pandang nol.

5. Arkeologi Bawah Air dan Deteksi UXO

Bagi para arkeolog kelautan, Side Scan Sonar adalah mata mereka di dasar laut untuk mencari kapal karam bersejarah (shipwrecks) dan artefak kuno laiya. Selain itu, di area yang pernah menjadi medan perang, jasa survey ini sangat penting untuk mendeteksi *Unexploded Ordnance* (UXO) atau ranjau dan bom sisa perang yang belum meledak sebelum area tersebut dikembangkan untuk proyek sipil atau komersial.

Tahapan Pelaksanaan Survey Side Scan Sonar Profesional

Untuk menghasilkan data yang valid dan dapat dipertanggungjawabkan, penyedia jasa survey profesional bekerja melalui serangkaian tahapan yang sistematis dan berstandar internasional (seperti standar IHO – International Hydrographic Organization). Berikut adalah tahapan umumnya:

Fase Perencanaan dan Persiapan (Plaing)

Tahap ini dimulai dengan memahami kebutuhan klien. Tim surveyor akan menganalisis area kerja (lokasi, kedalaman, arus laut, batasaavigasi) dan merencanakan garis lajur survey (line plaing). Jarak antar lajur (line spacing) ditentukan dengan cermat untuk memastikan adanya tumpang tindih data (overlap) minimum sebesar 100% hingga 200%. Overlap ini menjamin tidak ada satu meter persegi pun dari dasar laut yang terlewat dari sapuan sonar (blind spot).

Mobilisasi dan Kalibrasi Alat

Setelah rencana disetujui, peralatan dan personel dimobilisasi ke lokasi atau ke atas kapal survey (Vessel of Opportunity). Semua peralatan disetel dan diintegrasikan. Sistem penentuan posisi satelit (DGPS) dipastikan berfungsi untuk memberikan koordinat akurat secara real-time. Uji coba (wet test) dan kalibrasi dilakukan di perairan dekat pelabuhan untuk memastikan tidak ada gangguan sinyal kelistrikan (noise) pada gambar yang dihasilkan.

Akuisisi Data (Data Collection)

Kapal kemudian berlayar mengikuti lajur survey yang telah direncanakan pada perangkat lunak navigasi (seperti Hypack atau QINSy). Selama kapal berjalan dengan kecepatan konstan (biasanya 3 hingga 5 knot), towfish ditarik di belakang. Operator sonar yang berpengalaman akan terus memantau layar monitor (waterfall display), menyesuaikan penguatan sinyal (gain), dan mengubah jarak sapuan (range) jika terjadi perubahan kedalaman laut secara tiba-tiba. Mereka juga akan mencatat setiap anomali yang ditemukan secara langsung.

Pemrosesan Data (Data Processing)

Data mentah yang terkumpul dibawa ke laboratorium data. Tim data processor menggunakan perangkat lunak khusus (seperti SonarWiz, RadExpro, atau Caris) untuk melakukan *bottom tracking* (melacak posisi dasar laut untuk menghilangkan area kolom air), melakukan koreksi kemiringan (slant-range correction), serta mengoreksi posisi towfish berdasarkan layback dan data pergerakan. Hasil akhirnya adalah potongan-potongan gambar yang dijahit menjadi satu kesatuan peta mosaik dasar laut yang utuh (GeoTIFF).

Interpretasi dan Pelaporan (Reporting)

Tahap terakhir adalah melakukan analisis mendalam terhadap mosaik data tersebut. Ahli interpretasi akan menandai target atau anomali (Target Picking), mengukur dimensi panjang, lebar, dan tinggi bayangaya, serta mengklasifikasikan jenis target (misalnya: diduga bongkahan karang, pipa, atau puing). Seluruh hasil ini kemudian disajikan dalam bentuk laporan teknis yang komprehensif, peta mosaik berkoordinat, dan daftar rincian target (target listing) kepada klien.

Kesimpulan

Teknologi Side Scan Sonar telah merevolusi cara manusia melihat dan memahami bentang alam di dasar samudra. Kemampuaya untuk menghasilkan citra fotografis dari dasar laut menutupi kekurangan survei batimetri tradisional yang hanya mengukur kedalaman saja. Namun, di balik kecanggihan teknologi ini, terdapat kompleksitas pengoperasian dan kerumitan analisis yang tidak bisa diabaikan.

Menggunakan jasa survey Side Scan Sonar profesional bukan sekadar soal menyewa alat, melainkan investasi pada akurasi, efisiensi, dan keselamatan operasional proyek kelautan Anda. Dengan tim ahli bersertifikasi, prosedur standar internasional, dan perangkat lunak pemrosesan mutakhir, penyedia jasa survey memastikan bahwa setiap rintangan dan potensi bahaya di dasar laut dapat terdeteksi sebelum menyebabkan kerugian fatal. Apapun jenis proyek maritim yang sedang Anda rencanakan—mulai dari konstruksi dermaga, penggelaran pipa, hingga pencarian bawah laut—pastikan Anda bermitra dengan penyedia jasa survey Side Scan Sonar yang terpercaya untuk menjamin kelancaran dan kesuksesan proyek Anda tanpa kompromi.
